© G. Altshuller, 1985
ALGORITMO DE RESOLUCIÓN
DE PROBLEMAS INVENTIVOS
(ARIZ 85V)

APÉNDICE 3 PROBLEMA SOBRE LA MAQUETA DEL PARACAÍDAS

SITUACIÓN:

PASO 1.1.- Condiciones del miniproblema: Para el estudio de la formación de ondulaciones sobre una maqueta de paracaídas, se ubica la misma en un tubo de vidrio, a través del cual circula agua. El control es realizado visualmente. Sin embargo las ondulaciones incoloras no son apreciables con una corriente de fluido incoloro como fondo. Si a dicho fluido le damos color, la observación será más difícil todavía: Las ondulaciones oscuras no se ven por el fondo oscuro del agua. Para salir de esta situación dificultosa, la maqueta se cubre con una capa fina de tintura soluble, de modo que se observen las ondulaciones de color en el fondo del agua incolora. Desgraciadamente, la tintura se diluye rápidamente. En cambio una capa gruesa de tintura, altera las medidas de la maqueta, y la observación pierde su sentido. ¿Cómo resolver esta contradicción?.

SOLUCIÓN:

PASO 1.1.- Condiciones del miniproblema: El sistema técnico para la observación de las ondulaciones incluye; un tubo transparente, una corriente de agua, las ondulaciones en la misma, la maqueta del paracaídas y una capa de tintura soluble sobre la maqueta.

CT-1: Si la capa de tintura es delgada, la maqueta no se altera, pero las ondulaciones se extinguen rápidamente.

CT-2: Si la capa de tintura es gruesa, las ondulaciones se alteran, sin embargo la tintura permanece un tiempo más prolongado. Se requiere que con mínimas modificaciones en el sistema poder lograr prolongados ensayos y sin alteraciones.

ACLARACIÓN 1: Según la consideración número 4 referida al paso 1.1, el término "tintura" debe ser sustituido por "sustancia diferente al agua por su color, transparencia y otras características ópticas", sintetizando,"otra sustancia". Parecería que éste juego de palabras está de más. En realidad, cambiando la palabra "tintura" por la expresión "otra sustancia", se está simplificando el camino hacia la formulación de la contradicción física: La corriente de agua debe contener una cantidad incalculable de otra sustancia y en general no debe haber ninguna otra sustancia. Está claro que la función de la otra sustancia la debe cumplir el "agua modificada".

PASO 1.2.- Par en conflicto: La herramienta con el objeto: Objeto: Las ondulaciones y la maqueta. Herramienta: La capa (gruesa, delgada) de la tintura sobre la maqueta.

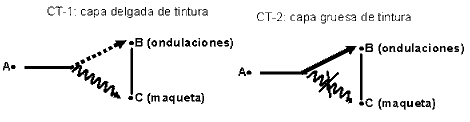

PASO 1.3.- Esquemas gráficos del CT-1 y CT-2:

PASO 1.4.- Selección de Contradicciones Técnicas: El objetivo principal del sistema técnico (en las condiciones dadas del problema) consiste en la observación, por lo cual seleccionaremos CT-1: No hay alteraciones del objeto desde la observación.

PASO 1.5.- Intensificación de la contradicción técnica: Consideremos, que en lugar de "una capa delgada" de tintura en la contradicción técnica 1, está indicado la "ausencia de la capa de tintura".

PASO 1.6.- Modelización del problema: Dadas las ondulaciones en la corriente de agua, la maqueta y la capa de tintura ausente (sobre la maqueta). La capa ausente de tintura no altera a la maqueta, pero tampoco tienen ondulaciones. Se requiere hallar un elemento-X, el cual, conservando la cualidad de la capa de tintura ausente y de no provocar alteraciones del sistema, pueda suministrar un teñido prolongado de las ondulaciones.

PASO 1.7.- Aplicación de los estándares: Aclaración 2: El problema tiene solución según el estándar 5.1.1.9. Pero, ya que nosotros verificamos la solución de este problema precisamente por el ARIZ, las referencias a los estándares no serán tomadas en cuenta.

PASO 2.1.- Determinación de la Zona de Operación (ZO): El espacio alrededor de la maqueta.

PASO 2.2.- Determinación del Tiempo de Operación (TO): T- todo el "tiempo de las observaciones" (tiempo ilimitado). T- no hay.

PASO 2.3.- Determinación de los Recursos de la Sustancia Campo (RSC): Agua (es el objeto y es abundante).

PASO 3.1.- Formulación del resultado Final Ideal (RFI-1): El elemento X, no debe alterar en absoluto al sistema con efectos nocivos, suministrando un teñido prolongado de las ondulaciones, conservando la característica de la capa de tintura ausente sin alterar la maqueta (las ondulaciones).

PASO 3.2.- Refuerzo de RFI-1: Para el refuerzo de RFI-1 es necesario sustituir " Elemento X" por palabras como "agua en la zona de operación".

PASO 3.3.- Formulación de las Contradicciones Físicas en el macronivel: En la zona de operación debe haber solamente "agua", para evitar el gasto de tintura y, a la vez no debe haber agua (debe haber no-agua), para realizar el teñido de las ondulaciones durante el tiempo de operación.

PASO 3.4.- Formulación de las Contradicciones Físicas en el micronivel: Dentro de la zona de operación deben hallarse solamente moléculas de agua para que la tintura no se desgaste durante el tiempo de operación y al mismo tiempo no debe haber moléculas de agua (debe haber moléculas de no-agua), para teñir las ondulaciones.

PASO 3.5.- Formulación del Resultado Final Ideal (RFI-2): Las moléculas de agua de la zona de operación deben por sí mismas convertirse en moléculas de no-agua (tintura) y deben seguir siendo agua, para no consumirse durante un tiempo prolongado ilimitado.

Aquí ya se ve la solución: Las moléculas de agua de la zona de operación van a convertirse en "tintura". Las moléculas consumidas van a remplazarse por moléculas de agua de la corriente en forma sucesiva.

PASO 4.4.- Cambio de las sustancias existentes de los recursos: La mezcla del agua con el "vacío", es decir las burbujas se puede utilizar en lugar de tintura.

PASO 4.5.- Aplicación de sustancias, derivadas de los recursos: "El vacío" (gas) para la formación de burbujas puede ser obtenido por la electrólisis del agua (regla 8).

En lugar de tintura se utilizan pequeñas burbujas de gas, las cuales resaltan la maqueta- electrodo.
